Full Vision Garaj Kapıları
  • Seksiyonel kapı, kapı panellerinin iki kenarına monte edilmiş tekerler ve tamburlara sarılan çelik halat yardımı ile yanlardaki raylardan yanlardaki raylardan kayarak hareket etmeli, yataklama tipine göre kapının üst noktası ile tavan düzlemi arasındaki kiriş mesafesini en uygun şekilde kullanmayı sağlayacak, yukarı kayarak açılacak şekilde olmalıdır.

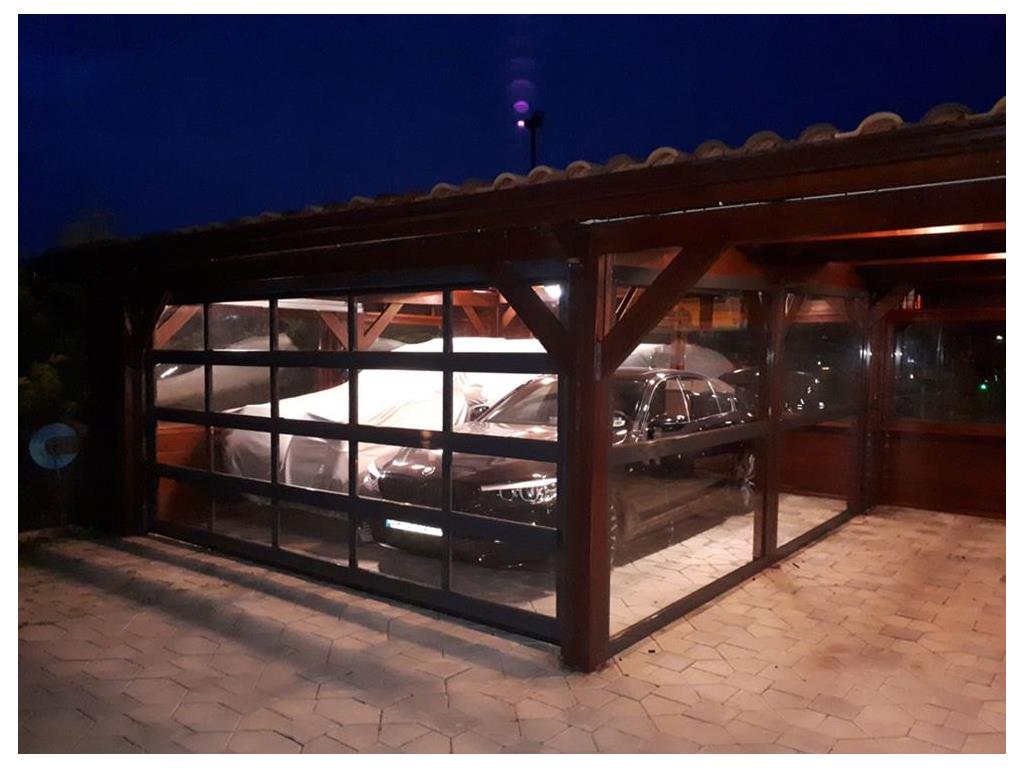

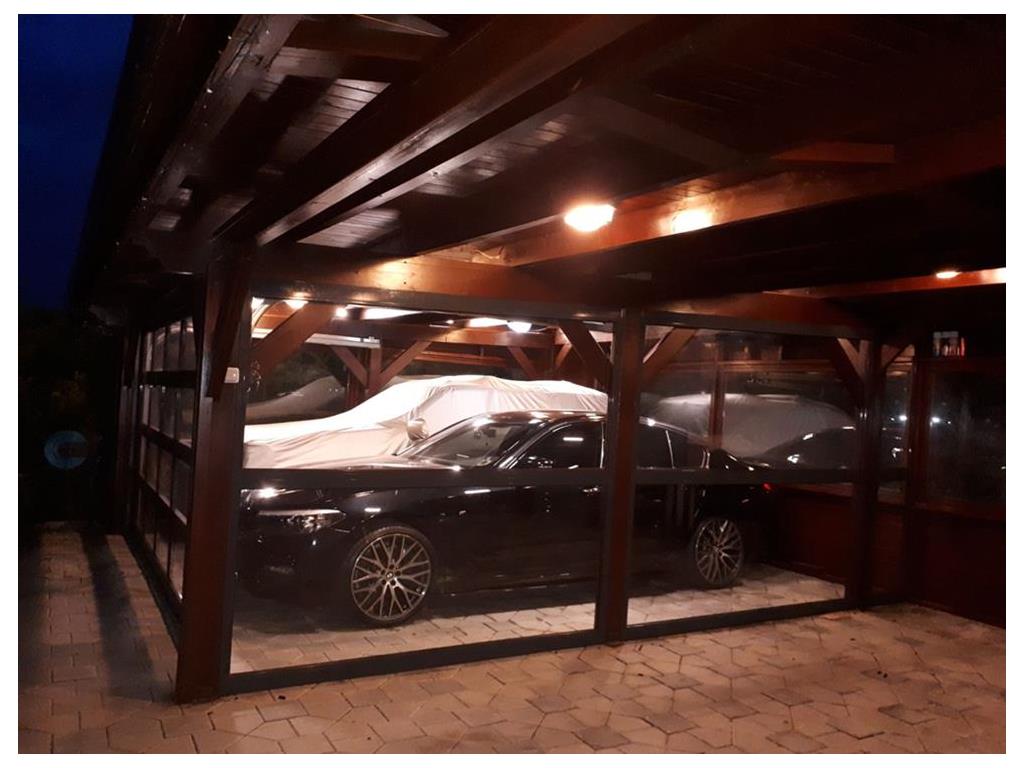

    4021/4022 panelli seksiyonel kapı, yapısı gereği, kapının tüm yüzeyini oluşturan pencereler sayesinde her yöne görüş sağlayan ve isteğe bağlı olarak penceresi seksiyonların da yer alabildiği bir kapı türüdür.

1. KALİTE VE SETİFİKASYONLAR;
1.1. Üretici firmanın ISO 9001 kalite güvence belgesi olmalıdır.
1.2. Üretici firmanın TSE hizmet yeri yeterlilik belgesi olmalıdır.
1.3. Üretici firmanın T.C. Sanayi Bakanlığı Satış Sonrası Yeterlilik Belgesi olmalıdır.
1.4. Üretici firmanın IDA (Uluslararası Kapı Birliği) üyesi olmalıdır.
2. ÜRÜN TEKNİK ÖZELLİKLERİ;
2.1. Pencereli Seksiyonlar;
2.1.1. Pencereli seksiyonlar özel alüminyum profiller içerisine monte edilmiş ışık geçirgen levhalardan oluşmalıdır.
2.1.2. Çerçeveyi oluşturan alüminyum profiller, ISO 9001 kalite belgesine sahip bir firma üretimi olmalıdır.
2.1.3. Seksiyonlar 61 cm. yüksekliğinde olmalıdır.
2.1.4. Alüminyum profiller 100x40, 50x40, 55x40, 147x40 mm ölçüsünde 1.5 mm kalınlığındadır.
2.1.5. Alüminyum profiller standart olarak doğal eloksallı görünümde olmalıdır.
2.1.6. Işık geçirgen levhalar tek cam veya ısı cam (3+14+3 mm) yapısında düz cam veya buzlu cam veya akrilik malzemeden oluşmalıdır. Isıcamlarda basınç dengeleme delikleri olmalıdır.
2.2. Penceresiz Seksiyonlar;
2.2.1. Penceresiz seksiyonlar isteğe bağlı olarak pencereli seksiyonlar yerine alt seksiyonda veya diğer seksiyonlarda kullanılabilmelidir.
2.2.2. Penceresiz seksiyonlar, dış yüzeyi çelik sac kaplı, poliüretan dolgulu panellerden oluşmalıdır.
2.2.3. Penceresiz seksiyonlar, ISO 9001 kalite belgesine sahip firma üretimi olmalıdır.
2.2.4. Penceresiz seksiyonları oluşturan paneller 50 veya 61 cm. yüksekliğinde olmalıdır.
2.2.5. Penceresiz seksiyonları oluşturan paneller 40 mm. kalınlığında (0.5 mm. Galvanize çelik + poliüretan + 0.5 mm. Galvanize çelik) olmalıdır.
2.2.6. Kapı panellerinin ortam ısısını muhafaza eden, dış yüzey çelik levhalar arasına yüksek basınçta enjekte edilen özel poliüretan dolgusu olmalıdır.
2.2.7. Panellerin özel poliüretan dolgusunun küflenmeye, böcek ve bakterilere karşı koruma özelliği olmalıdır.
2.2.8. Panellerin ısı iletim katsayısı 0.51 W/m²•K olmalıdır.
2.2.9. Panel dolgu malzemesi olan poliüretan köpük 35-40 kg/m3 yoğunlukta olmalıdır.
2.2.10. Panel dış yüzey çelik sacları galvaniz kaplı, panelin her iki tarafı astar ve son kat enamel boyalı ve her türlü dış hava koşullarına dayanıklı olmalıdır.
2.2.11. Penceresiz seksiyonları oluşturan paneller, düz panel üzerine gofrajlı grenli desen olmalıdır.
2.2.12. Penceresiz seksiyonları oluşturan panellerin boyut stabilizasyonu -30 C° ile + 100 C° arasında olmalıdır.
2.2.13. Genişliği 500 mm olan panellerin ağırlığı 10.66 kg/m² olmalıdır.
2.2.14. Genişliği 610 mm olan panellerin ağırlığı 10.11 kg/m² olmalıdır.
2.2.15. Penceresiz seksiyonları oluşturan panellerde menteşe ve aksamların bağlantısı için, iç yüzeyde panelin altında ve üstünde boydan boya 4 cm. yüksekliğinde güçlendirme plakaları olmalıdır.
2.2.16. Penceresiz seksiyonları oluşturan paneller standart olarak RAL 9002 ve benzeri olmalı, opsiyonel olarak RAL kataloğundaki opak renklere boyanabilmelidir.

2.3. Donanım;
2.3.1. Kapı genişliği 4 mt. üzerinde ise, panel birleşimlerinde çarpmalara ve rüzgar yüklerine karşı mukavemet
arttırma amaçlı panel destek profilleri, kapı genişliği 5 mt. Üzerinde ise çift yan menteşeler ve uzun milli
tekerler olmalıdır.
2.3.2. Kapı boyutlarına bağlı olarak, donanım parçaları ( kullanılacak yay tipi, boyu, halat tipi ve boyu, tambur
tipi..) kapı üreticisi tarafından belirlenmelidir.
2.3.3. Kapı ağırlığını dengeleyici torsiyon yayları sayesinde TS EN 12604’e uygun olarak, kullanıcı kapıyı
zorlanmadan açıp kapatabilmelidir.
2.3.4. Kapının ağırlığını dengeleyici torsiyon yayları, DIN17223’e uygun olmalı, galvanizli veya boyalı olmalı, 20
000 çevrim standart ömürlü, istenildiği takdirde 25 000, 50 000, 100 000 çevrim ömürlü yay kullanım
alternatifleri olmalıdır.
2.3.5. Kapının torsiyon yaylarının çeşitli etkenler sonucu kırılabilme ihtimaline karşı, kapının aşağı düşmesini
engelleyici yay kırılma emniyet sistemi endüstriyel için standart ev tipi için opsiyonel olarak bulunmalıdır.
2.3.6. Kapının sağlıklı çalışmasını sağlayan çelik halatlar, polyproplen çekirdek etrafında 6x19 = 114 adet tel
sarımlı ve 200 kg/mm² gerilime dayanıklı olmalıdır.
2.3.7. Çelik halatların kopması ihtimaline karşı, endüstriyel sistem için standart, ev tipi için opsiyonel olarak,
kapının aşağıya düşmesini engelleyici halat kopma emniyet sistemi bulunmalıdır.
2.3.8. Kapının ray ve köşebentleri, galvanize saçtan imal edilmiş olmalı, belirlenen yataklama çeşidine bağlı
olarak (standart, düşük, yüksek, dikey…) uygulama yapılmalıdır.
2.3.9. Kapı panellerini birbirine bağlayan menteşeler galvanize çelikten imal edilmiş olmalıdır.
2.3.10. Penceresiz seksiyon panellerinin yan kenarlarında menteşe ve aksam bağlantısını sağlayacak ve
deformasyonu önleyecek galvanize saçtan yan kenar profilleri bulunmalıdır.
2.3.11. Kapı kenarlarında raylar içinde hareket eden tekerler, gürültü önleyici polyamidten imal edilmiş
olmalıdır.
2.3.12. Opsiyonel olarak, kapı içerisinde (standart 85x200 cm. boyutlarında) personel servis geçiş kapısı
uygulaması yapılabilmelidir.
2.3.13. Kapının motorlu veya manuel kullanım imkanı olmalıdır. Motorlu kullanımda, elektrik kesilmesi
durumunda kapı TS EN 12604’e uygun olarak, insan gücü ile açılıp kapatılabilmelidir.
2.3.14. Manuel kullanımlarda kapı ebatlarına bağlı olarak ceraskal (zincirli manuel açma kapama mekanizması)
uygulaması yapılabilmelidir.
2.3.15. Opsiyonel olarak, kapının altında bulunan lastik conta içerisinde, kapının aşağıya doğru hareketi
sırasında bir engelle karşılaşması durumda, yumuşak bir dokunuş yapıp, yukarı doğru geri dönmesini sağlayan
pnömatik güvenlik sistemi uygulaması yapılabilmelidir.
2.3.16. Opsiyonel olarak sürgü kilit sistemi uygulanabilmelidir.
2.4. Sızdırmazlık;
2.4.1. Kapı panelleri ile üst ve yan duvarlar arasında sızdırmazlığı sağlayıcı, -30º C ye kadar esnekliğini koruyan,
çift dudaklı kauçuk dış sızdırmazlık contası bulunmalıdır.
2.4.2. Kapı panelleri ile zemin arasında sızdırmazlığı sağlayıcı, kapının zemine tam olarak oturmasını sağlayan,
kapının alt panelindeki profile geçirilen, özel boşluklu lastikli fitil bulunmalıdır.
